シリアルモニターを作る

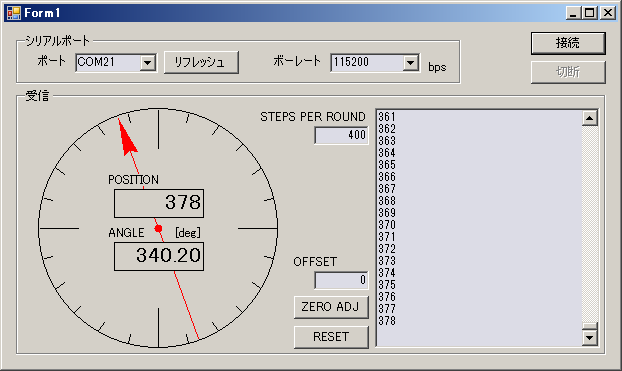

f:id:macrochelys99:20190916014352p:plain

Arduinoなどのマイコンの動作状態をパソコンのモニタに表示させたい場合、大抵はシリアルモニタを使いますでしょうか。

作ったものを他人に使ってもらう場合、それだけのために Arduino IDE をインストールしてもらうのも勝手が悪いですよね。使い方の説明もしなきゃならないし。

一般的には TeraTerm かな?

f:id:macrochelys99:20190916014825p:plain

それはそれで、ポートの設定とか説明しなければなりません。

というわけで、シンプルなシリアルモニターを作ってみます。開発環境は Visual Studio Community 2017、言語は Excel のマクロでおなじみの VB にしました。

サンプルコードも豊富でわかりやすかったサイトがこちら。
VB.NETでシリアル通信を行う

送信機能は省略しました

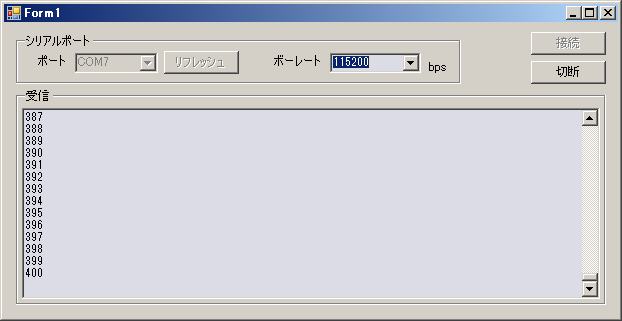

f:id:macrochelys99:20190916015942p:plain
受信した文字列をテキストボックスに羅列するだけのアプリです。

接続済のポートと事前に設定したボーレートを表示して起動するので、接続ボタンを押すだけで使えます。

ハマったところ

切断ボタンで SerialPort1.Close() をすると、アプリが固まって反応しなくなりました。

検索すると、InvokeBegenInvoke にすると良いとか、 BufferSize を大きくすると良い、という記事や投稿がありました。しかし、試してみるも効果なし

受信した文字列をテキストボックスに追記するところで固まっているようだったのでテキストボックスのプロパティをいじりまわしたところ、ScrollBarsNone から Vertical にしたら正常に動くようになりました。

もうちょっと機能を入れてみる

ステッピングモーターの位置を方位磁石のように表示する機能を付けました。

モーターの動作は、Arduinoにプログラムされています。

Arduinoステッピングモーターを動かすごとにステップ位置をシリアルで送ってくるので、1周のステップ数から計算してモーターの角度を表示しています、


シリアルモニターを作る

位置を示す赤い矢印は、外形の座標を計算してプロットしています。学校で習った三角関数が実生活で役に立つレアケース。

グラフを描く部分

    Dim deg As Single = 0       'degree
    Dim pos As Integer = 0      'position
    Dim spr As Integer = 0      'steps per round
    Dim offset As Integer = 0   'offset for zero adjust

    Private Sub DrawCompass()
        Dim canvas As New Bitmap(PictureBoxCompass.Width, PictureBoxCompass.Height)
        Dim cw As Integer = canvas.Width - 1
        Dim ch As Integer = canvas.Height - 1

        Dim g As Graphics = Graphics.FromImage(canvas)

        '図の外形円を描く
        g.DrawEllipse(Pens.Black, 0, 0, cw, ch)

        '図の目盛りを描く
        For d As Integer = 0 To 360 Step 15
            Dim l1 As Integer = 40  'primary leader line length
            Dim l2 As Integer = 10  'secondary leader line length
            Dim dxa As Integer = (cw / 2 - 1) * Math.Sin(CSng(d) / 180.0 * Math.PI) + 0.5
            Dim dxb As Integer = If(d Mod 90 = 0, cw / 2 - l1, cw / 2 - l2) * Math.Sin(CSng(d) / 180.0 * Math.PI) + 0.5

            Dim dya As Integer = (ch / 2 - 1) * Math.Cos(CSng(d) / 180.0 * Math.PI) + 0.5
            Dim dyb As Integer = If(d Mod 90 = 0, cw / 2 - l1, cw / 2 - l2) * Math.Cos(CSng(d) / 180.0 * Math.PI) + 0.5

            Dim sl As Point() = {
                New Point(cw / 2 + dxa, ch / 2 + dya) _
                , New Point(cw / 2 + dxb, ch / 2 + dyb)
            }
            g.DrawPolygon(Pens.Black, sl)
        Next

        '中心点を書く
        g.FillEllipse(Brushes.Red, CSng(cw / 2 - 4 + 0.5), CSng(ch / 2 - 4 + 0.5), 8, 8)


        If spr <> 0 Then

            'マーカーを描く
            Dim aw As Integer = 5       'Arrow Width
            Dim al As Integer = 40      'Arrow Length
            Dim ao As Integer = 2       'Arrow Offset
            Dim an As Integer = -4      'Arrow Notch
            Dim dx1 As Integer = (cw / 2 - ao) * Math.Sin(deg / 180.0 * Math.PI) + 0.5
            Dim dx2 As Integer = (cw / 2 - al) * Math.Sin((deg + aw) / 180.0 * Math.PI) + 0.5
            Dim dx3 As Integer = (cw / 2 - al - an) * Math.Sin(deg / 180.0 * Math.PI) + 0.5
            Dim dx4 As Integer = (cw / 2 - al) * Math.Sin((deg - aw) / 180.0 * Math.PI) + 0.5
            Dim dxe As Integer = (cw / 2 - ao) * Math.Sin((deg + 180.0) / 180.0 * Math.PI) + 0.5

            Dim dy1 As Integer = -(ch / 2 - ao) * Math.Cos(deg / 180.0 * Math.PI) + 0.5
            Dim dy2 As Integer = -(ch / 2 - al) * Math.Cos((deg + aw) / 180.0 * Math.PI) + 0.5
            Dim dy3 As Integer = -(ch / 2 - al - an) * Math.Cos(deg / 180.0 * Math.PI) + 0.5
            Dim dy4 As Integer = -(ch / 2 - al) * Math.Cos((deg - aw) / 180.0 * Math.PI) + 0.5
            Dim dye As Integer = -(ch / 2 - ao) * Math.Cos((deg + 180.0) / 180.0 * Math.PI) + 0.5

            Dim ps As Point() = {
                New Point(cw / 2 + dx1, ch / 2 + dy1) _
                , New Point(cw / 2 + dx2, ch / 2 + dy2) _
                , New Point(cw / 2 + dx3, ch / 2 + dy3) _
                , New Point(cw / 2 + dx4, ch / 2 + dy4)
            }
            g.FillPolygon(Brushes.Red, ps)

            '矢の軸を描く
            Dim cl As Point() = {
                New Point(cw / 2 + dx1, ch / 2 + dy1) _
                , New Point(cw / 2 + dxe, ch / 2 + dye)
            }
            g.DrawPolygon(Pens.Red, cl)

        End If

        g.Dispose()
        PictureBoxCompass.Image = canvas

    End Sub

まとめ

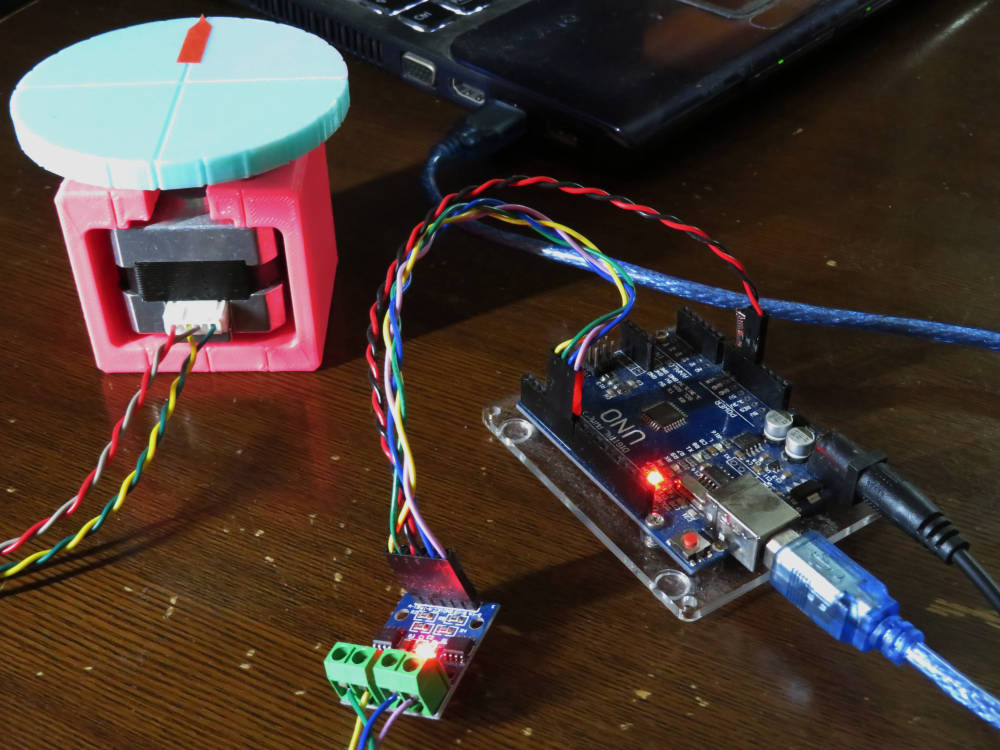

f:id:macrochelys99:20190916032223j:plain
折れ線グラフを表示するシリアルプロッターが Arduino IDE にありますが、自分が使いやすいようカスタムした表示ができたら用途も広がるし楽しそうなので試してみました。

ボタン押したらシリアル送信してモーターを指定に位置に、とかできたら使い道ありそうです。

「スコープに宣言がありません」と怒られたらプロトタイプ宣言してみよう

f:id:macrochelys99:20190912001645p:plain

Arduinoでスケッチが長くなってきたら

機能ごとにファイルを分割したりしますよね。

で、コンパイルすると宣言がないと怒られたわけです。

でも

タブを切り替えるとちゃんとある。
f:id:macrochelys99:20190912002012p:plain

実際のスケッチは関数名が長いので、打ち間違えていないか一文字ずつ指差し確認

でも一致しているように見える。
テキストエディタにコピペして並べてみてもやっぱり同じだ。

おっかしいなぁ.....。

プロトタイプ宣言

f:id:macrochelys99:20190912002424p:plain

見つからないって言うんだから、見つかるようにプロトタイプ宣言してみようか。
Arduinoコンパイル時に自動でやってくれるから本来は要らない。)

あっ.......

f:id:macrochelys99:20190912002701p:plain

別のタブの別の関数で、ネストのカッコ閉じを失敗していました。

カッコを直したら

f:id:macrochelys99:20190912002848p:plain

プロトタイプ宣言を削除しても無事コンパイルが通るようになりました。

まとめ

正しく宣言がされているにも関わらずコンパイラに「宣言がない」と怒られたら、その関数をプロトタイプ宣言してみよう。

すると、真の原因が見つかるかもしれない。

おもちゃの修理を頼まれた(アンパンマン掃除機編)

f:id:macrochelys99:20190820004445p:plain

「余計に壊れて復元不能になっても知らないからね!」を条件に、小物の修理を引き受けていたらだんだん 面倒 厄介なモノも持ち込まれるようになってきました。

f:id:macrochelys99:20190820005527j:plain
https://www.amazon.co.jp/dp/B00HFID516/

切れたホースをつなげ

f:id:macrochelys99:20190820010003j:plain
せめてもうちょっと真ん中らへんで切れてくれれば、ビニルテープぐるぐる巻きとかやりようがあるのですが。

f:id:macrochelys99:20190820010108j:plain
ホースの両端はグリップに合わせて成型されており、汎用品を切って使っているのではなく専用品のようです。

接続用のパーツをモデリング

f:id:macrochelys99:20190820010932p:plain
まずは蛇腹ホース。

f:id:macrochelys99:20190820011107p:plain
グリップの中の空間もざっくり採寸

f:id:macrochelys99:20190820011526p:plain
蛇腹ホースは円筒ボディーをかぶせる。

f:id:macrochelys99:20190820011716p:plain
2つのパーツをロフトで連結。

f:id:macrochelys99:20190820011906p:plain
先端は挿し込みやすいようにテーパをつけて、蛇腹側は結束バンドを巻くための突起をつける。

f:id:macrochelys99:20190820012255p:plain
蛇腹ボディーを引き算して断面をみるとこんな感じ。

f:id:macrochelys99:20190820012817p:plain
挿し込みが固そうなので割り込みを入れておく。

f:id:macrochelys99:20190820013019p:plain
2つに割って完成。

造形

f:id:macrochelys99:20190820013115j:plain
同じものを2個作ります。

組立て

f:id:macrochelys99:20190820013219j:plain
ホースを挟んで

f:id:macrochelys99:20190820013337j:plain
押し込む!

f:id:macrochelys99:20190820013445j:plain
爪も折れることなく入りました。すっぽ抜けないか心配でしたが、かなり固くはまっています。
あとは結束バンド巻いて完成です。

反対側が切れた

f:id:macrochelys99:20190820013827j:plain
直ったと思ったら、ホースの反対側が切れました。

f:id:macrochelys99:20190820013923j:plain
ビニールテープぐるぐるではなくクリアの収縮チューブを使いました。
しかし、かなり蛇腹ホースの劣化が進んでいるようです。またすぐ違うところが切れるでしょう

おまけ

「おもちゃの音が出なくなった」系の故障は、スピーカーの交換で今のとこ復活しています。(N=3)

f:id:macrochelys99:20190820015740j:plain
https://www.amazon.co.jp/dp/B01I9FBIOE/
スピーカーの抵抗を測定し、断線してそうなら交換。

f:id:macrochelys99:20190820015826j:plain
5年分ぐらい届いたよ!

3Dプリンタでの造形物を三脚に付けたい

f:id:macrochelys99:20190719025400j:plain

3Dプリンタで作ったケースをカメラ用三脚に付けたい

だけどネジ穴をモデリングしてもすぐ潰れてしまいそうです。
ということで思い付いた一案。

カメラネジアダプターをねじ込む

三脚を取り付ける位置に直径 9mm の孔をモデリングしておき、C面も2~3mmぐらい付けておきます。

f:id:macrochelys99:20190719023123p:plain

そこにカメラネジアダプターをねじ込む。


モデリング

NEMA17 ステッピングモーターを三脚に取り付けて

f:id:macrochelys99:20190719021854p:plain

その上で小さなテーブルをぐるんぐるんさせよう。

f:id:macrochelys99:20190719022219p:plain

造形

f:id:macrochelys99:20190719022415j:plain

カメラネジアダプターの取り付け

マイナスドライバーでねじ込んでいきます。

f:id:macrochelys99:20190719023540j:plain

なんとか入った。

f:id:macrochelys99:20190719023658j:plain

まっすぐねじ込むのが難しい

軸をまっすぐに保つのが難しく斜めに入ってしまいます。

めいっぱいねじ込んであれば気にならないけど、ちょっとネジをゆるめて浮かせるとわかります。

f:id:macrochelys99:20190719024851j:plain

幅 10mm の大きめのマイナスドライバーでも、カメラアダプターの溝にギリギリかかる程度でツルっと先端が滑り、PLAの硬さも相まって手こずりました。

本来はネジ穴の大きさを変えるためのパーツですので、タップタイトのように使うには向いていなかったようです。

これだけネジ山が高いとハンダゴテで熱溶着も無理がありそうです。きっと三脚に適合するインチタイプのインサートナットもあると思うのですが、見つけられませんでした。

macrochelys99.hatenablog.jp

まとめ

三脚に取り付けたところ、思ったより安定していました。

先端がこんな形状のドライバーがあったら、アダプターの軸を垂直に保ちつつしっかり回せそうです。

f:id:macrochelys99:20190719025221p:plain

3Dプリントした造形物にビットインサートの熱溶着を試す

f:id:macrochelys99:20190630021625j:plain

3Dプリンタで作ったパーツをネジで固定したい

今回は知人が親子でダンボールキッチンを作っていたので、ガスコンロをもうちょっとかっこよくできるかも?と、ツマミゴトクを贈呈しました。

こちらは完成時。テーブルの高さ 40cm、幅60cmぐらい。
f:id:macrochelys99:20190630031754j:plain

3Dプリントしたパーツの組立てでネジを使う場面は、大抵はネジボスを立ててそこにタップタイトのネジで固定でしょうか。今回は強度に不安があったのでビットインサートの熱溶着を試してみました。

モデリング

ツマミ

上から順に、ツマミ、台座、留め具です。台座を段ボールにボンドで貼って、ツマミを取り付けたら裏から留め具をネジで固定。ツマミはちゃんと90度回って止まる予定。

f:id:macrochelys99:20190630022855p:plain

ゴトク

黄色がゴトクで赤が留め具です。

f:id:macrochelys99:20190630023215p:plain

ボンドや両面テープでの接着だけだとすぐ剥がれてしまいそうな気がしたので、段ボールに穴をあけて裏から留め具でも固定します。

f:id:macrochelys99:20190630023317p:plain

ビットインサートの熱溶着

3Dプリントしたものをタップタイトネジで固定しても、すぐに割れて外れてしまいそうな気がします。そこで、ビットインサートを熱溶着してコネジで固定します。

f:id:macrochelys99:20190630025307j:plain

今回使ったビットインサートはこちら。


Φ4.5mm の下穴をあけておき(ビットインサートの径より少し小さい)
ビットインサートをあてがって

f:id:macrochelys99:20190630024052j:plain

300℃のハンダゴテでぐぐっと押し込む。熱せられたビットインサートがプラを溶かしながら埋まっていく。

f:id:macrochelys99:20190630024439j:plain

3Dプリントの素材は PLA なので、300℃では温度が高すぎたようです。

白光FX600 なら下は200℃まで下げられるので、めいっぱい下げると良いかもしれません。

うまく付いたように見えましたが

f:id:macrochelys99:20190630025008j:plain

裏から見るとはみ出ちゃってる!しかも溶けたPLAのくず中に入り込んでしまいネジが入りにくい

f:id:macrochelys99:20190630025047j:plain

裏から留め具を付けるとこんな感じです。

f:id:macrochelys99:20190630025211j:plain

ツマミもゴトクと同様にビットインサートを熱溶着してボンドと留め具で取り付けます。

f:id:macrochelys99:20190630025452j:plain

牛乳パックを積み上げて骨組みを作り、段ボールで壁をつくり、その上に壁紙のようなシートを貼っているそうです。流し台も内側にアルミテープを貼ってピカピカ。廃材で作った割にオシャレに仕上がっています。

まとめ

  • 3Dプリンタで作った物をネジで組み立てるのは、タップタイトネジでは強度や割れの心配があったが、インサートナットの使用で使い勝手は良くなる。

  • インサートナットの内側にハンダが付くとネジが入らなくなるので、コテ先は未使用品が良い。コテ購入時に付属していた円錐形のコテ先が未使用のまま残っていたので今回はそれを使用。

  • インサートナットを差し込む方向ネジとは逆方向からだと、インサートナットの中に溶けたプラのくずが入り込んでしまいネジが入りにくくなってしまった。インサートナットはネジと同じ方向から差し込むのが良さそう。

  • ツマミ側はネジと同じ方向からインサートナットを入れたのでネジの入りはスムーズで問題なかった。

  • プラの素材がPLAだったので、ハンダゴテの温度が300℃は高すぎた。すぼっと軽く入ってしまい、やや傾いてしまっている。

  • ツマミを回しきったときのクリック感が欲しくなる。

  • お子様にも気にいってもらえたようで何よりです。 f:id:macrochelys99:20190630031431j:plain

ガーバーのファイル名をまとめて変える

KiCadから出力したガーバーを

Elecrow とか FusionPCB に送るためにファイル名を変えるとき、1個ずつファイル名を変えてませんか?

f:id:macrochelys99:20190603215353g:plain

batで自動化している人もいるようですが

Windows標準の機能でまとめて変えることができます。

一番上のファイルを選択し、

f:id:macrochelys99:20190603215601p:plain

Shift を押しながら一番下のファイルを選択。

このとき Ctrl + A でまとめて選択するとうまくいきません。 f:id:macrochelys99:20190603215739p:plain

F2キーを押し

f:id:macrochelys99:20190603215849p:plain

揃えたいファイル名を入力

f:id:macrochelys99:20190603215927p:plain

そのまま Enter すると、

拡張子より前は全部同じファイル名になりました。
f:id:macrochelys99:20190603220012p:plain

ファイルを選択するときに Ctrl + A で選択すると

F2キーでファイル名を変更しようとしたとき、一番上のファイルを変更する状態になります。すると、そこは既に変更後に設定したいファイル名なので、あらためて同じファイル名を入力しても何も変更されません。もとのファイル名と違う名前にすればまとめて変更されます。

まとめ

ドリルと基板外形の拡張子変更は、2個だけなので手動で変更しましょう......

ミニマルな自作キーボード

自作キーボードが流行って2年ぐらい経つでしょうか。私もちょっとだけ、かじってみようと思います。

f:id:macrochelys99:20190529034811j:plain

きっかけ

ある知人のノートPCがカンマとピリオドがキー入力を受け付けなくなり、ショップに修理を頼んだら見積もりが2万越えだったようです。

安いデスクトップ用のキーボードつないでしのぐことにしたようですが、実際に使っているところを見るとかなり邪魔そうです。

そうだ、効かなくなったカンマとピリオドだけのキーボードなら邪魔にならないかも。

回路図

f:id:macrochelys99:20190528234723p:plain

ProMicroにスイッチをキー入力用2個リセット用1個つけただけです。キーボード用ではなく手元にあった汎用のタクトスイッチを使いました。

スイッチマトリックスではないのでダイオードは要らないし、プルアップ抵抗もINPUT_PULLUPで内部プルアップさせ部品点数は思ったより少ない。

12セグメント基板で余ったフルカラーLED の WS2812B も4個付けてあります。

基板アートワーク

A面
f:id:macrochelys99:20190529001316p:plain

B面
f:id:macrochelys99:20190529001350p:plain

今回使うスイッチは裏側にガイドボスの出っ張りがあるのですが、KiCad に初期導入されている12mmのタクトスイッチのフットプリントはガイドボスが入る孔がありません。

f:id:macrochelys99:20190529002328p:plain
https://www.alps.com/prod/info/J/HTML/Tact/SnapIn/SKHC/SKHCBJA010.html


そのまま使うと残念なことに。というか、KiCad でフットプリントの3D 表示させたらまさにそういう状態に配置されてて笑う。
f:id:macrochelys99:20190529002853p:plain

海外メーカーの安いスイッチはガイドボスが無い物もあるのでそれを使うのも有りですが、パネルを取り付けるので位置をしっかり出したかったのと、試しに買ってみたらパッチンパッチン安っぽいクリック音がうるさかったのでやめました。


ガイドボタン用の孔を追加したフットプリントを作ります。

f:id:macrochelys99:20190529003230p:plain
https://www.alps.com/prod/info/J/HTML/Tact/SnapIn/SKHC/SKHCBJA010.html


基板サイズが基板屋さんの指定する最小サイズより小さいので面付けして発注します。
f:id:macrochelys99:20190529013352p:plain

パネル

基板むき出しだと使いにくいので上面と下面だけアクリル板のパネルを取り付けます。基板CADが吐き出したDXF に重ねるようにパネル外形と孔を描いていきます。
f:id:macrochelys99:20190529012630p:plain

細かい寸法を入れていったら、微妙にズレているではないですか。
f:id:macrochelys99:20190529013911p:plain

上パネルは上下が非対称、下パネルは左右が非対称。しかもぱっと見ただけではわからない微妙なズレ。組み立てるときに逆向きに取り付けて「なんか精度悪くね?」となるやつです。

基板の外形はミリのグリッドに乗せ、部品の配置はミル(インチ系)のグリッドに乗せたので、スイッチを中央に置いたつもりが微妙にズレたようです。

コネクタやICなどの部品はインチ系が多いので、部品を配置するときはグリッドをミルにすることが多いのですが、パネルに関係する部品はミリ系で配置しないといけなかったですね。

ズレていても良いのですが、その場合は組立て時に上下左右裏表が判りやすいよう目印をつけておきたかったです。この場合だと、1か所だけカドのRをC面にするとかでしょうか。
f:id:macrochelys99:20190529015000p:plain

気付いたのが発注後だったので、このまま作ります。

10cm×10cmの正方形から2セット取れます。発注単位が5枚なので10台分。思ったよりたくさん取れました。基板も面付けして40台分あるのですが..... 配っても邪魔になるだけですね。
f:id:macrochelys99:20190529015153p:plain

入荷

f:id:macrochelys99:20190529034437p:plain

組立て

ProMicro の泣き所、「表面実装の Micro USB がもげる」の対策として、コネクタを上から押さえるだけの基板を作り、ピンヘッダに重ねてハンダ付けしています。どの程度強度アップしてるか試してないけど、無いよりマシかな?
f:id:macrochelys99:20190529032745j:plain

スイッチとキートップ
f:id:macrochelys99:20190529033545p:plain

Arduinoスケッチ

#include "Keyboard.h"
#include <Adafruit_NeoPixel.h>

#define   NUM_KEY     2   // 使用するキーの数
#define   PIN_PIXELS  A0  // WS2812B を接続するピン
#define   NUM_PIXELS  4   // WS2812B の数

Adafruit_NeoPixel pixels(NUM_PIXELS, PIN_PIXELS, NEO_GRB + NEO_KHZ800);

const uint8_t       PIN_KEY[NUM_KEY] = {2, 3};        // キーを接続したピン番号
const char          FUNC_KEY[NUM_KEY] = {',', '.'};   // キーに割り当てる文字
const unsigned int  INSENS = 5;                       // チャタリング対策の不感時間[ms]

/* キーを押すごとに変化するLEDの色 */
const uint32_t      rgb[] = {0x7F0000, 0x007F00, 0x00007F, 0x3F3F00, 0x3F003F, 0x003F3F, 0x3F3F3F};

void setup() {
  for (uint8_t pos = 0; pos < NUM_KEY; pos++) {
    pinMode(PIN_KEY[pos], INPUT_PULLUP);
  }
  Keyboard.begin();
  pixels.begin();
  pixels.clear();
  write_pixels_switch();
  pixels.show();
}

void loop() {
  key_scan();
}

void key_scan() {
  static boolean prev_key[NUM_KEY];
  static unsigned long prev_press_time[NUM_KEY];    // 前回キーを押した時間(チャタリング対策用)
  static unsigned long prev_release_time[NUM_KEY];  // 前回キーを離した時間(チャタリング対策用)

  /* キーの状態を順番にスキャン */
  for (uint8_t pos = 0; pos < NUM_KEY; pos++) {
    boolean key = digitalRead(PIN_KEY[pos]);
    unsigned long time = millis();

    /* キーを押したとき */
    if (prev_key[pos] == HIGH && key == LOW) {
      if (time - prev_press_time[pos] > INSENS && time - prev_release_time[pos] > INSENS) {
        Keyboard.press(FUNC_KEY[pos]);
        prev_press_time[pos] = time;
        write_pixels_switch();
        pixels.show();
      }
    }

    /* キーを離したとき */
    if (prev_key[pos] == LOW && key == HIGH && time - prev_press_time[pos] >  INSENS) {
      Keyboard.release(FUNC_KEY[pos]);
      prev_release_time[pos] = time;
      pixels.show();
    }

    prev_key[pos] = key;
  }
}

/* LED の色を切り替える */
void write_pixels_switch() {
  static uint8_t rgb_pos = 0;
  for (int i = 0; i < NUM_PIXELS; i++) {
    pixels.setPixelColor(i, rgb[rgb_pos]);
  }
  rgb_pos = (rgb_pos + 1) % (sizeof(rgb) / sizeof(rgb[0]));
}

今回キーは2個しかありませんが、マトリックスにしない限りキーが増えても最小限の修正で済むように作りました。

#define   NUM_KEY     2   // 使用するキーの数
const uint8_t       PIN_KEY[NUM_KEY] = {2, 3};        // キーを接続したピン番号
const char          FUNC_KEY[NUM_KEY] = {',', '.'};   // キーに割り当てる文字

試してないですが、ここの3行を書き換えるだけでキーを増やしたり割り当てを変えたりできるはずです。

無駄に光るよ

キーを押すごとに色が変わる。なんとも鬱陶しい
f:id:macrochelys99:20190529032148g:plain

使用感

  • 汎用スイッチはタッチ感が良くないので特殊キーには良いかもしれないが文字キーには向かない。
  • ノートPCのキー入力が効かなくなったせいで、句読点を「まる」「てん」から漢字変換して入力するのよりは使いやすくはなる。
  • シフトを押しながら押せば、ちゃんと 「<」や「>」が入力できた。
  • マクロ用として使うなら良いかもしれない。
  • キーにマウスクリックの機能をアサインしようとしたが、#include "Keyboard.h"#include "Mouse.h" は同時に使えないらしく動かなかった。

部品代

品目 金額 メモ
ProMicro 約1000円 1個 1台分
基板 約600円 4枚取り×10枚で40台
パネル 約700円 10台分
基板とパネルの送料 約2000円
LED (WS2812B) 約50円 4個 1台分
スイッチ 約200円 2個 1台分
キートップ,キーカバー 約60円 2組 1台分
六角スペーサー 約1000円 8本 1台分

反省点

  • もっと小さくしたかった。特に厚み。(現在 27mm)
  • 上下のパネルが 5mm厚なので、薄くしても良さそう。
  • パネルの向きがやはり組み立てる時に迷う。完全に対称にするか、目印を付けたかった。
  • しかし、試しに逆向きに取り付けてみたところ、特に違和感なかった。
  • 基板に ProMicro の取り付け向きをシルクで表示するのを忘れた。
  • 基板にM3のネジ孔がスペース的に入らなかったので M2.6 で設計したが、M2.6 は安価な六角スペーサーが見つからず高く付いた。M2でも良かったかもしれない。
  • キーボード用スイッチを使わず汎用スイッチを使ったので、キートップと透明のキーカバーの間に紙を挟むだけでキートップの印刷を自由に作れる

まとめ

製作のきっかけとなった知人の反応
「そういえばスラッシュのキーも壊れてたんだっけ。」
